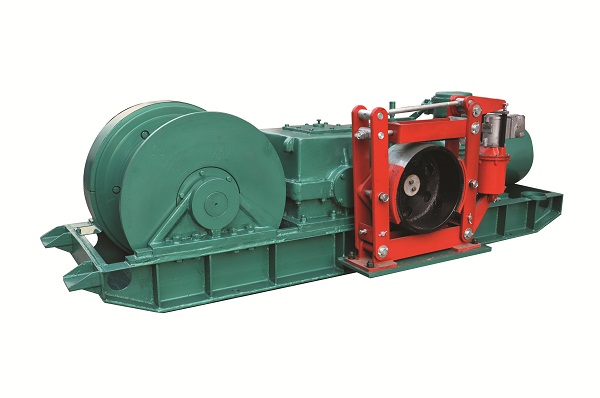

JSDB系列双速多用绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面井底车场、上山、下山、煤矿地面等处的矿车调度，物料运输等工作，还可用于回采工作面的回柱放顶，同时具有调度绞车、运输绞车及回柱绞车的功能。采用“齿-联”和“双轴多级”的传动系统，手柄具有换挡闭锁功能，使绞车快速和慢速两档速度运行时安全可靠。绞车整体呈长条形结构，适合于煤矿井下狭小的作业空间，操作灵活方便，可根据现场的需要变换速度和牵引力进行不同条件下的工作。
主要技术参数
型 号 | JSDB-6 | JSDB-10 | JSDB-12 | JSDB-13 | JSDB-15 | JSDB-16 | JSDB-19 | JSDB-25 | JSDB-30 | |||||||||||
快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | 快速 | 慢速 | |||
钢丝绳静张力 | 外层最大 静张力 KN | 8 | 60 | 12 | 100 | 14 | 120 | 15 | 130 | 18 | 150 | 22 | 160 | 26 | 190 | 30 | 250 | 40 | 300 | |
内 层 最 大 静 张 力 KN | 16 | 100 | 16 | 140 | 22 | 160 | 19 | 200 | 24 | 250 | 38 | 280 | 50 | 320 | 55 | 390 | 82 | 470 | ||
平 均 静 张 力 K N | 12 | 80 | 14 | 120 | 18 | 140 | 17 | 165 | 21 | 200 | 30 | 220 | 38 | 250 | 42 | 320 | 61 | 380 | ||
绳 速 | 最 大 绳 速 (外层)m/s | 0.85 | 0.12 | 1.1 | 0.14 | 1.0 | 0.14 | 1.2 | 0.16 | 1.1 | 0.13 | 1.5 | 0.16 | 1.5 | 0.16 | 1.5 | 0.18 | 1.5 | 0.2 | |
平均绳速 m/s | 0.60 | 0.085 | 0.9 | 0.12 | 0.8 | 0.10 | 1.0 | 0.13 | 1.0 | 0.10 | 1.16 | 0.12 | 1.1 | 0.12 | 1.2 | 0.12 | 1.1 | 0.15 | ||
卷筒 | 容绳量 m | 100 | 120 | 150 | 180 | 200 | 300 | 400 | 500 | 700 | ||||||||||
钢 丝 绳 | 直径mm | 16 | 20 | 22 | 24 | 26 | 28 | 30 | 30 | 36 | ||||||||||
结构 | 绳6×19 | |||||||||||||||||||
公称抗拉 强度 MPa | 1670 | |||||||||||||||||||
电 动 机 | 型号 | YBK2-160M-6 | YBK2-180L-6 | YBK2-200L1-6 | YBK2-200L2-6 | YBK2-200L2-6 | YBK2-250M-6 | YBK2-280S-6 | YBK2-280M-6 | YBK2-315S-6 | ||||||||||
功率KW | 7.5 | 15 | 18.5 | 22 | 22 | 37 | 45 | 55 | 75 | |||||||||||
