GPD60 矿用液压支架压力变送器由应变传感器作为测量元件与高性能的专用放大电路配套装入不锈钢壳体组成。精湛、成熟的生产工艺保证变送器能长时间可靠的工作。
GPD60 矿用液压支架压力变送器的生产和检验方法符合 GB3836.1-2010《爆炸性气体环境用电气设备 通用要求》和GB3836.4-2010《爆炸性气体环境用电气设备 隔爆型“d”》的规定。
GPD60 矿用液压支架压力变送器电气连接采用 SKK24 接插件， 本产品广泛适用于具有瓦斯、煤尘爆炸的矿井内的流体压力检测及控制。
执行标准：GB3836-2010
2 技术性能指标：
测量范围：0~5~120MPa 过 载：2 倍满量程压力
压力类型;表压、绝压货密封表压
精确度： 典型值：±0.25%FS 最大值：±0.5%FS
长期稳定性：典型值：±0.1%FS /年 最大值：±0.2%FS 年工作温度：-10~60
储存温度：-40~60 供电电源：12VDC
输出信号：0.5~4.5VDC(三线制)，1-5VDC(三线制) 或用户要求的其它输出信号负载电阻：>100k
压力接口：DN10 阳外壳防护：IP65
电气连接：SKK24 矿用插头
3、 结构和外形：
3.1 结构材料
外壳：不锈钢 2Cr13
压力接头材质：1Cr17Ni2(调质处理) 密封垫圈：佛橡胶
接插件外壳：工程塑料
3.1 外形和电气连接

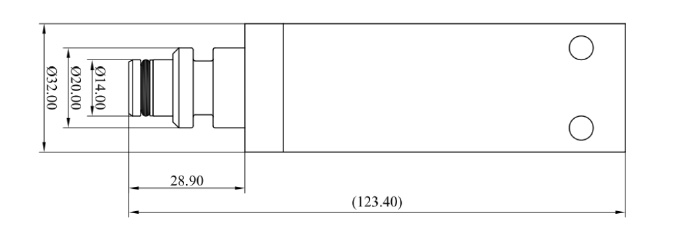

3.1.1 产品的外形结构如下图(单位：mm)
3.2.2电气连接：

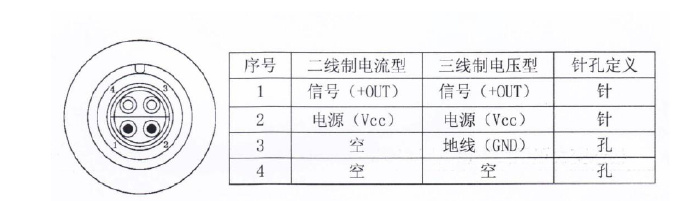

压力传感器的接线口定义及示意图如下：
4 安装：
4.1 安装前检查：
a) 被测点的压力是否会超过变送器的测量范围。
b) 所测介质是否与变送器的材料相适应。
c) 防爆型变送器须按照GB3536.15-2010 爆炸性气体环境。用电气设备第 15 部分：危险场所电气安装的规定进行。
4.2 注意事项：
1) 接插件必须插到位，切用U 型插销固定
2) 与变送器适配的插头，是通过与变送器插件端的针孔相对进行连接的，配接时必须要使插头上的定位槽与课题部分的定位孔重合。
5 校准检验：
变送器出厂时已严格按照产品标准和客户要求进行了检验和校准，出厂后不可调。
6 运行、维护和故障诊断
6.1 运行
客户无须对变送器进行调整即可投用。运行前检测电气连接是否正确，接通电源投入运行。变送器通电预热 30 分钟后输出信号较为稳定。
6.2 维护
GPD60 矿用液压支架压力变送器是一体化高精度测量仪器，日常使用中应注意以下几
点：
a) 经常检查U 型销是否松动
b) 若插件端堵塞或结垢，请用与变送器结构材质相兼容的溶剂清洗。
c) 不允许更换元器件或结构，以免影响产品防爆性能。
