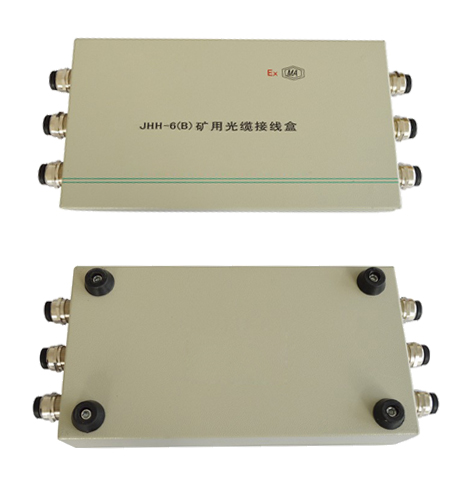

JHH系列光缆接线盒，适用于煤矿井下各种光缆内的光纤与尾纤或尾缆接续，并起到保护光纤接头和配线的作用。
JHH系列光缆接线盒可与煤矿通讯、监控系统所使用的电缆配套，可用于煤矿井下采掘工作面，巷道洞室，上下山等有瓦斯，煤尘爆炸危险环境，作为与本安型通讯，监控系统设备的电缆连接装置。
JHH型光缆接线盒型号意义
例如：JHH-4;
JH——接线盒;
H——本质安全型;
4——通口数。
JHH型光缆接线盒使用环境
a、环境温度-10℃-+40℃;
b、相对温度：≤95%(+25℃时);
c、大气压力：86-106KPa;
d、环境中有爆炸性气体及煤尘等易爆物质;
e、环境中应无腐蚀性气体;
JHH型光缆接线盒技术要求
额定电压 60V
额定电流 3A
接触电阻小于0.01欧姆
绝缘电阻大于500兆欧
表面绝缘电阻小于1×109Ω
JHH型光缆接线盒参数
1.光缆进出孔配置 2 1对
2. 橡胶皮圈 2 进线孔Φ13
3. 外型尺寸 305×160×62
JHH型光缆接线盒使用说明
(1)本产品由4组相互并联的接线端子组成。
(2)本产品只能用于工作电压60伏直流以下，工作电压3A的本安电路上使用。
(3)本产品的密封圈，平垫圈的内径、可按使用电缆线径，在安装时随意选用。
(4)安装时必须拧紧进线螺母，紧固螺钉、保证密封可靠。
