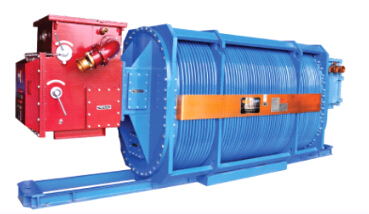

矿用隔爆型移动变电站和干式变压器用在爆炸性混合气体和煤尘的矿井中,作为矿井下泵站、运输机、采掘机械等用电设备的配电装置。适用于煤矿、有色金属矿、隧道工程用。
主要技术参数:
型号 | 额定容量KVA | 一次电压V | 二次电压V | 联结组标号 | 空载损耗W | 负载损耗W | 短路阻抗% | 空载电流% | 外形尺寸L×B×H(mm) | 重量KG | ||
KBSGZY2-T-50/6 | 50 | 6000±5% | 1200/693693/400 | Yy0(d11) | 350 | 550 | 4 | 2.5 | 3620 | 820 | 990 | 2275 |
KBSGZY2-T-80/6 | 80 | 6000±5% | 450 | 780 | 4 | 2.5 | 3620 | 820 | 990 | 2440 | ||
KBSGZY2-T-100/6 | 100 | 6000±5% | 520 | 920 | 4 | 2.5 | 3620 | 820 | 990 | 2480 | ||
KBSGZY2-T-125/6 | 125 | 6000±5% | 600 | 1080 | 4 | 2.5 | 3620 | 820 | 990 | 2665 | ||
KBSGZY2-T-160/6 | 160 | 6000±5% | 700 | 1300 | 4 | 2.0 | 3995 | 1155 | 1385 | 2765 | ||
KBSGZY2-T-200/6 | 200 | 6000±5% | 820 | 1550 | 4 | 2.0 | 3995 | 1155 | 1385 | 2905 | ||
KBSGZY2-T-250/6 | 250 | 6000±5% | 950 | 1800 | 4 | 2.0 | 4055 | 1155 | 1380 | 3070 | ||
KBSGZY2-T-315/6 | 315 | 6000±5% | 1100 | 2150 | 4 | 1.8 | 4055 | 1155 | 1380 | 3365 | ||
KBSGZY2-T-400/6 | 400 | 6000±5% | 1300 | 2600 | 4 | 1.8 | 4100 | 1155 | 1425 | 3640 | ||
KBSGZY2-T-500/6 | 50 | 6000±5% | 1500 | 3100 | 4 | 1.5 | 4115 | 1155 | 1400 | 3175 | ||
KBSGZY2-T-630/6 | 630 | 6000±5% | 1800 | 3680 | 4 | 1.5 | 4175 | 1155 | 1395 | 4230 | ||
KBSGZY2-T-800/6 | 800 | 6000±5% | 34501200/693 | Yy0(d11) Yyn0 | 2050 | 4500 | 4 | 1.0 | 4265 | 1155 | 1400 | 4505 |
KBSGZY2-T-1000/6 | 1000 | 6000±5% | 2350 | 5400 | 4 | 1.0 | 4295 | 1155 | 1450 | 5170 | ||
KBSGZY2-T-1250/6 | 1250 | 6000±5% | 2750 | 6500 | 4 | 1.0 | 4390 | 1330 | 1600 | 5705 | ||
KBSGZY2-T-1600/6 | 1600 | 6000±5% | 3350 | 8000 | 4 | 0.8 | 4610 | 1180 | 1805 | 8480 | ||
KBSGZY2-T-2000/6 | 2000 | 6000±5% | 12003450 | Yy0 Yyn0 | 3800 | 9500 | 4.5 | 0.6 | 4570 | 1210 | 1805 | 9750 |
KBSGZY2-T-2500/6 | 2500 | 6000±5% | 4500 | 10600 | 5 | 0.6 | 4760 | 1210 | 1985 | 10725 | ||
KBSGZY2-T-3150/6 | 3150 | 6000±5% | 3450 | Dyn11 | 5300 | 12500 | 5.5 | 0.6 | 5005 | 1310 | 2150 | 12980 |
KBSGZY2-T-4000/6 | 4000 | 6000±5% | 6100 | 14000 | 6 | 0.6 | 5285 | 1310 | 2150 | 15120 | ||
KBSGZY2-T-50/10 | 50 | 10000±5% | 1200/693693/400 | Yy0(d11) | 390 | 680 | 4 | 2.5 | 3930 | 1010 | 1265 | 2725 |
KBSGZY2-T-80/10 | 80 | 10000±5% | 490 | 880 | 4 | 2.5 | 3930 | 1010 | 1265 | 2785 | ||
KBSGZY2-T-100/10 | 100 | 10000±5% | 560 | 1050 | 4 | 2.5 | 3930 | 1010 | 1265 | 2910 | ||
KBSGZY2-T-125/10 | 125 | 10000±5% | 650 | 1300 | 4 | 2.5 | 3930 | 1010 | 1265 | 3000 | ||
KBSGZY2-T-160/10 | 160 | 10000±5% | 800 | 1500 | 4 | 2.0 | 3980 | 1010 | 1265 | 3290 | ||
KBSGZY2-T-200/10 | 200 | 10000±5% | 950 | 1800 | 4 | 2.0 | 3980 | 1010 | 1265 | 3400 | ||
KBSGZY2-T-250/10 | 250 | 10000±5% | 1100 | 2100 | 4 | 2.0 | 4280 | 1010 | 1265 | 3530 | ||
KBSGZY2-T-315/10 | 315 | 10000±5% | 1300 | 2500 | 4 | 1.8 | 4175 | 1010 | 1520 | 3500 | ||
KBSGZY2-T-400/10 | 400 | 10000±5% | 1500 | 3000 | 4 | 1.8 | 4220 | 1070 | 1555 | 3985 | ||
KBSGZY2-T-500/10 | 500 | 10000±5% | 1750 | 3500 | 4 | 1.5 | 4218 | 1240 | 1550 | 4445 | ||
KBSGZY2-T-630/10 | 630 | 10000±5% | 2000 | 4100 | 4 | 1.5 | 4280 | 1240 | 1550 | 4685 | ||
KBSGZY2-T-800/10 | 800 | 10000±5% | 34501200/693 | Yy0(d11) Yyn0 | 2300 | 5100 | 4 | 1.2 | 4345 | 1240 | 1540 | 4905 |
KBSGZY2-T-1000/10 | 1000 | 10000±5% | 2600 | 6100 | 4.5 | 1.2 | 4375 | 1310 | 1585 | 5505 | ||
KBSGZY2-T-1250/10 | 1250 | 10000±5% | 3100 | 7400 | 4.5 | 1.0 | 4420 | 1350 | 1610 | 5895 | ||
KBSGZY2-T-1600/10 | 1600 | 10000±5% | 3800 | 8500 | 5 | 1.0 | 4890 | 1260 | 1805 | 8600 | ||
KBSGZY2-T-2000/10 | 2000 | 10000±5% | 34501200 | Yy0 Yyn0 | 4500 | 9700 | 5 | 0.7 | 4960 | 1260 | 1825 | 10720 |
KBSGZY2-T-2500/10 | 2300 | 10000±5% | 5200 | 10800 | 5.5 | 0.7 | 4965 | 1260 | 2025 | 11490 | ||
KBSGZY2-T-3150/10 | 3150 | 10000±5% | 3450 | Dyn11 | 6100 | 12800 | 5.5 | 0.7 | 5065 | 1310 | 2095 | 13400 |
KBSGZY2-T-4000/10 | 4000 | 10000±5% | 7000 | 15000 | 6 | 0.7 | 5345 | 1310 | 2150 | 17500 | ||
KBSGZY2-T-5000/10 | 5000 | 10000±5% | 8200 | 17600 | 6.5 | 0.6 | 5665 | 1395 | 2150 | 20550 | ||
KBSGZY2-T-6300/10 | 6300 | 10000±5% | 9500 | 20000 | 7 | 0.6 | 5980 | 1480 | 1495 | 26000 |
