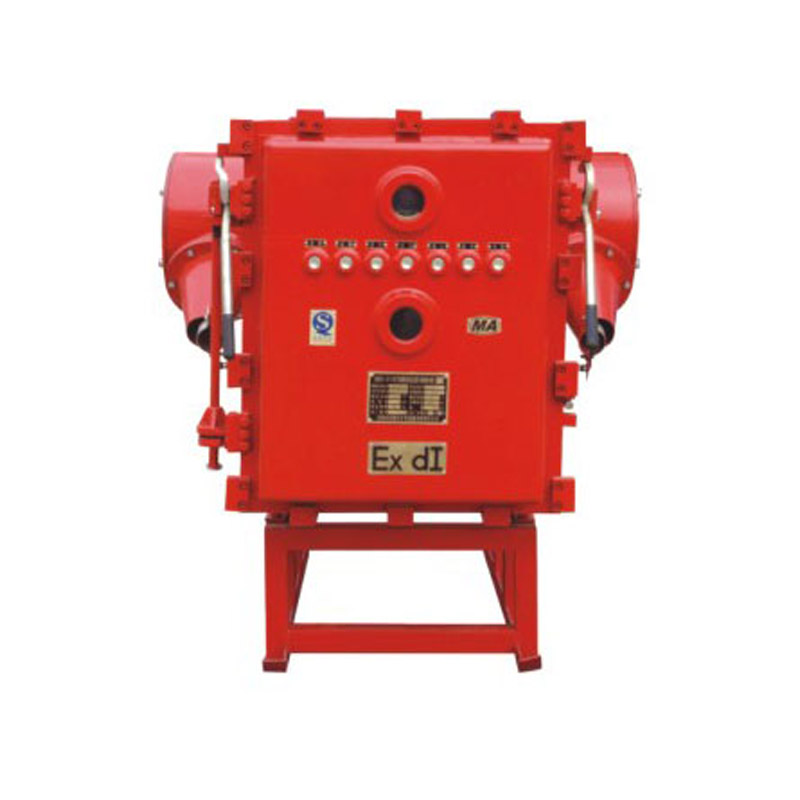

高压真空电磁起动器适用于煤矿井下及其周围介质中含有甲烷、煤尘等混合性气体的环境中，在额定电压10kv或6kV、额定频率50Hz、额定电流至400A(630A)的三相交流中性点不直接接地的供电系统中，对高压电动机远方或就地直接起动、停止，同时对电动机及有关供电电路进行保护。起动器特别适用于频繁操作、重负荷的煤矿机械设备中，和高压起动电抗器或高压软起动控制器配套使用效果更佳。与KJ系列煤矿井下电力电网监控系统连接，可以实现远程自动控制及监测、监控电力设备，实现变电所无人值守等现代化管理。
功能与特点：
1、采用先进的快开门、手车式机芯结构，互换性极强，操作轻便快捷(和配电装置能联台使用);
2、配用压敏电阻和阻容吸收装置，能够有效抑制大功率感性负载的操作过电压;
3、全中文液晶汉显微电脑综合保护，实时显示三相电压、电流、开关状志、功率因素、有功、无功、电度等;
4、具有三段式保护(短路、过流、过载)、过、欠电压、选择性漏电保护、三段式零序电流保护、绝缘监视、
三相不平衡、故障录波、短路小延时、防止越级跳闸的闭锁、PT断线、故障记忆、故障自诊断等多种保护功能;失
压保护经电流闭锁并增加延时设定，避免电压闪动而引起的配电装置失压跳闸;
5、具有三相电度计量功能;
6、参数的整定通过三个按钮或使用矿用隔爆兼本质安全型红外遥控器，并密码保护;
7、配备标准RS485或CAN通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，
实现遥测、遥控、遥信、遥调等四遥功能;提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。
主要技术参数：
产品型号 | QJGZ-50～630/10 | QJGZ-50～630/6 |
额定电压 | 10KV | 6KV |
最高工作电压 | 12KV | 7.2KV |
电流变比 | 50、100、200、300、400、500、630/5A | |
额定频率 | 50HZ | |
极限接通能力 | 4KA(100次) 6.3KA（100次） | |
额定开断能力 | 3200A（25次） 5000A（25次） | |
极限分断能力 | 4KA（3次） 6.3KA（3次） | |
机械寿命 | 30万次 | |
操作频率 | 长期120次/小时 短期360次/小时 | |
处形尺寸（mm） | 1352×1260×1210（长×宽×高）（а型） | |
