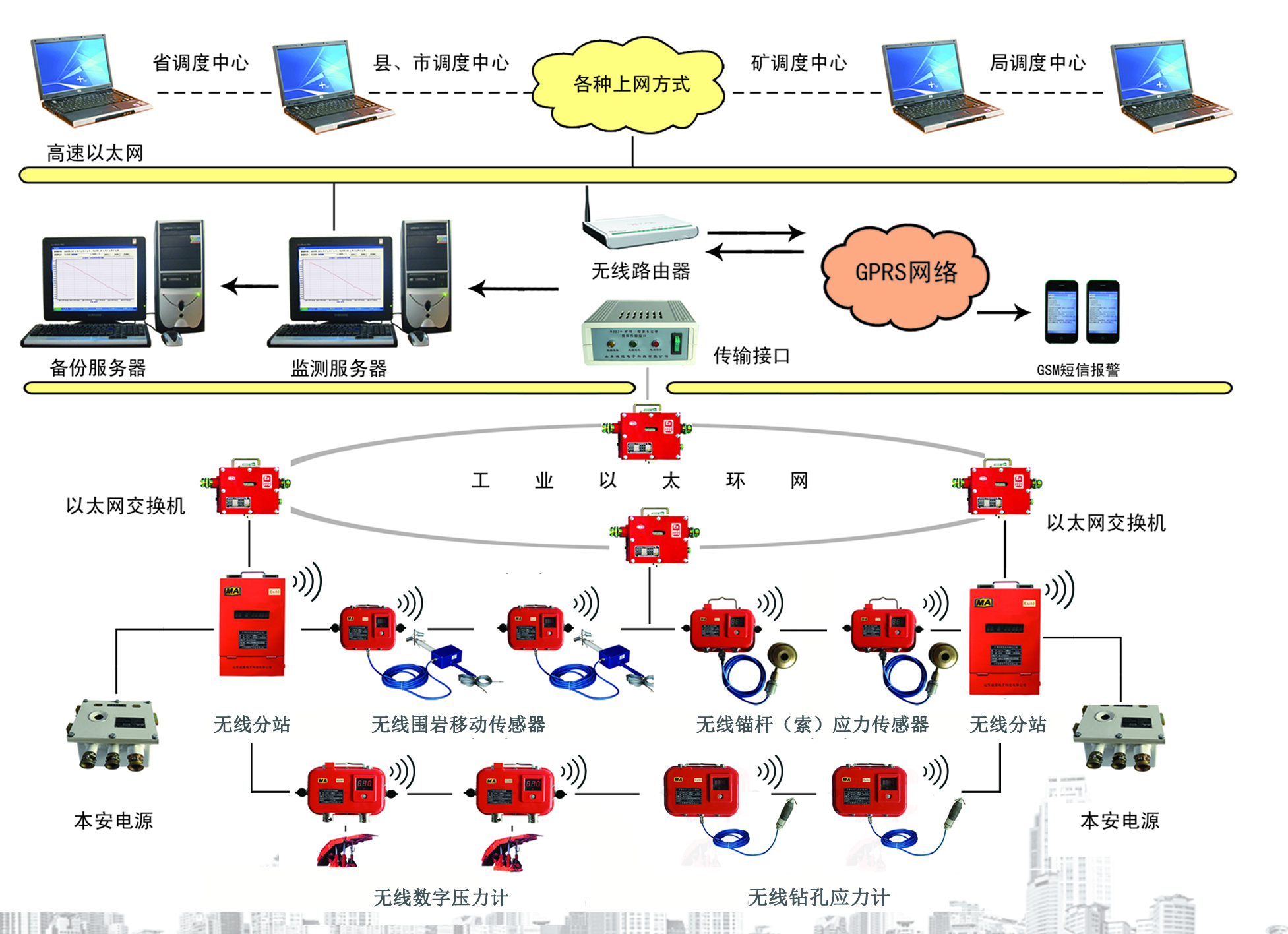

矿用顶板压力与冲击地压无线监测系统是在矿用本安型顶板离层监测系统、矿用本安型支架压力监测系统和矿用冲击地压监测系统的基础上，根据煤矿发展需求，研发的监控巷道和工作面顶板动态变化，并实时无线传输当前离层、压力和冲击地压数据的无线监测系统。
　　◆监测综采工作面支架和超前支护工作阻力，并能够现场显示和报警;
　　◆监测掘进和回采巷道顶板离层位移和速度，并现场报警;
　　◆监测锚网巷道锚杆或锚索的载荷应力;
　　◆监测围岩或煤体内部应力.
　　支持
　　◆系统支持多种传输介质的数据通讯;
　　◆网络版监测软件支持多工作站在线监测和信息共享。
　　维护
　　系统嵌入硬件故障诊断功能。若系统接入internet网络可实现远程维护功能。
　　实现
　　◆井上计算机动态显示监测参数，报警;
　　◆井下现场显示数据和报警;
　　◆监测数据自动记录存储;
　　◆连续监测曲线显示，分析;
　　◆历史数据查询及报表输出;
　　◆综合分析及顶板安全评估分析;
　　◆网络用户Web访问模式在线动态监测;
　　◆数据库数据信息共享;
　　◆监测日报网上报表;
　　◆重要事件的GPRS短信寻呼功能;
　　◆监测点空间数据GIS模拟图形显示。　
　　主要技术特点
　　◆该系统是专用于煤矿顶板安全的监测系统，系统采用了开放性的网络结构。
　　◆支持多类型参数监测和分析。
　　◆该系统具有灵活的配置模式，适用于井下不同的开采条件的测区，测点布置。
　　◆该系统配置的监测传感器是针对煤矿井下设计的，具有安全，低功耗，安装方便和可重复使用等特点。
　　◆该系统兼容大多数煤矿安全监测系统。传输接口支持电话线，光缆专线，以太网交换机。
　　◆支持局域网，客户端，Web模式。
　　◆专业化的监测分析软件采用C/S+B/S结构。
　　系统主要技术指标
　　系统分站容量：1-16个(通讯分站)
　　巡测周期：5秒/分站
　　传输接口：⑴RDS-100(SRM)串行异步电话线
　　⑵OPTS光纤专线(单模)
　　⑶NPORT以太网(TCP/IP)，RJ45接口
　　系统通讯距离：<20km(电缆);<50km(单模光纤)
　　通讯速率： 600-19200bps
　　站点容量：<1000点
　　参数量程：工作阻力：0-60Mpa
　　离层位移：0-300mm
　　锚杆应力：0-250KN
　　钻孔应力：0-15Mpa
　　离层测量深度：0-20m
　　钻孔应力测量深度：0-30m
　　防爆形式：本质安全型"Exib1”
