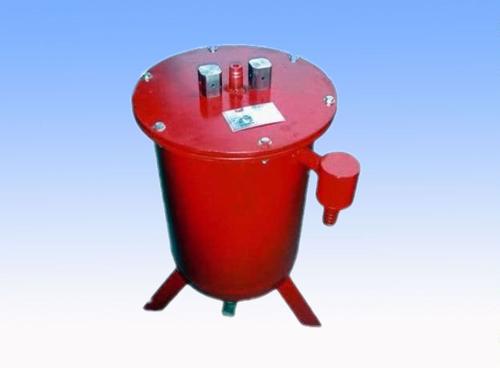

CWG-SQ负压手动放水器型号为CWG-SQ，C指瓦斯抽放(采)中抽放(采)的简称;W瓦斯管道中瓦斯的简称;G指瓦斯抽放管路中管路的简称;SQ是手动的简称。
CWG-SQ负压放水器产品结构
CWG-SQ负压手动放水器主要由耐压筒体、进水阀、进气阀、放水阀等部件构成。
CWG-SQ负压放水器参数性能
外形尺寸(长×宽×高)： 415*350*440 mm
适用压力范围： -0.3Mpa～+0.3Mpa
手动放水量： ≤23 L/次
重 量： 约31.5kg
手动放水器的安装方法
本产品应当安装在管路的低洼处。
进水管路安装，采用2吋的耐压黑布胶管与手动放水器的进水阀(1.5吋马牙扣管)连接。
3. 耐压黑布胶管另一端与瓦斯抽放管路底部焊接的1.5吋马牙扣管连接。
