KJ90

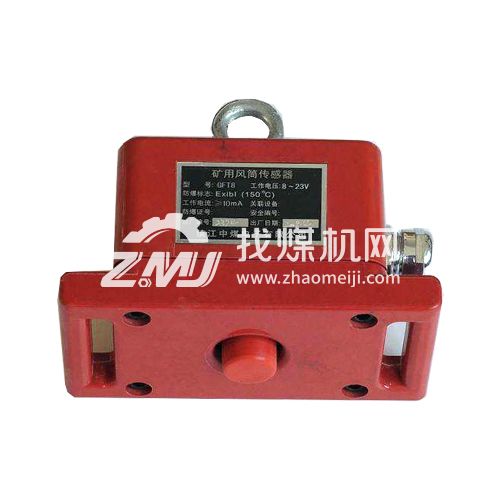

风筒风量开关传感器使用说明书(以下简称传感器)是一种允许在煤矿井下正常使用的矿用本质安全型设备,主要监视风门开/闭的状态,并将对应的状态转换成电信号,提供给分站采集。
2适应的环境条件 a)环境温度:0℃~+40℃; b)平均相对湿度:不大于98%(+25℃); c)大气压力:80kPa~116kPa; d)无显著振动和冲击的场合; e)煤矿井下有甲烷爆炸性混合物但无破坏绝缘和腐蚀性气体的场合。
3技术参数 3.1防爆型式 矿用本质安全型,防爆标志为“ExibⅠMb”。 3.2供电电源 a)工作电压:直流9V~24V; b)工作电流:≤15mA。 3.3输出信号(出厂时只有一种) 3.3.1RS485信号 a)半双工通信方式,信号速率为2400bps; b)大传输距离:2km(使用MHYV煤矿用阻燃电缆,其单芯截面积为1.5mm2); c)工作电压峰峰值:2V~12V。 3.3.2无源触点信号 a)导通时电阻不大于1Ω,截止时不小于1MΩ; b)大耐压:直流28V; c)大允许通过电流:100mA。 3.3.3电流信号 a)电流类型:1mA/5mA、0mA/5mA、5mA/10mA、0mA/10mA(对应风筒的无风/有风状态); b)信号范围:0mA时,≤0.05mA;1mA时,1mA~1.4mA;5mA时,4.5mA~5.5mA;10mA时,9mA~11mA; c)负载能力:≥1kΩ(10mA时,≥500Ω)。 3.4动作距离:30mm~90mm;复位距离:40mm~100mm。 3.5指示功能 显示窗口的发光指示灯含义如下表1: 表1指示灯功能表
状态指示灯类型
亮
闪烁
灭
红色
电源正常
正在通信
电源故障
绿色
风筒无风
-
风筒有风
4外形尺寸及重量 a)外形尺寸(如图1,长×宽×高):60mm×50mm×36mm; b)抱箍直径:765mm; c)重量:约2kg。

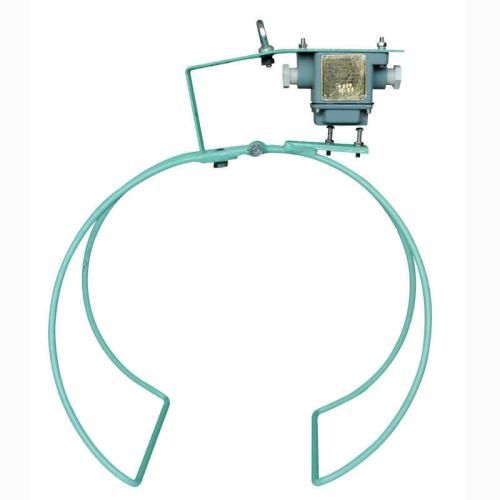

5安装 将风筒抱箍套在风筒的外面,使触发磁铁和传感器处于合适的相互位置并固定。然后转动抱箍,确认传感器可靠后,将输出信号线接入分站。用户应定期检查抱箍轴的活动情况,以确保抱箍能正常开合。
由干簧管和磁铁两部自分组成,风筒传感器卡在风百筒上,当风筒供电正常时,干簧管和磁铁之间距离较近,度干簧管受知磁力吸合;当风量不足或无风时,道两者距离远,磁力作用减弱而分开。
